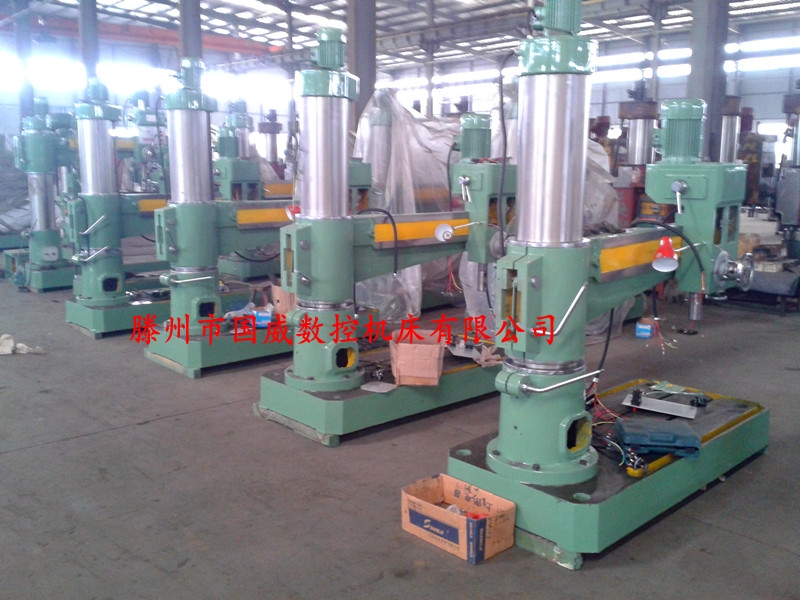

z3040摇臂钻床(机械双立柱)

Z3040A摇臂钻床是一款双立柱机械摇臂钻床,Z3040A摇臂钻的特点是摇臂带动外立柱通过轴承沿内立柱旋转,均衡改变了单立柱摇臂旋转的方式,Z3040摇臂钻较单立柱z3040摇臂钻床旋转阻力小、灵活方便。40摇臂钻的结构主要有:底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。3040臂钻床内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360°,摇臂的一端为套筒,套在外立柱上做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此40摇臂钻不能绕外立柱转动,只能与外立柱一起绕内立柱回转。


Z3040A双立柱摇臂钻床主轴箱是一个复合部件,由主传动电机、主轴和主轴传动机构、进给和变速机构、机床操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平轨上沿摇臂移动。外立柱沿内立柱可以灵活运动一周,Z3040A摇臂钻床主轴端面至工作台面距离260-1300mm、主轴行程200mm、六级变速机构、6级主轴自动进给级数、主轴变速、进给范围广可以适应不同材料,不同工艺,不同刀具对摇臂钻床的要求。Z3040A摇臂钻床主要用在机械制造、汽车制造、五金行业、矿山配件、仪器仪表等多行业可以进行钻孔、攻丝、扩孔、铰孔、锪平等工艺工作的生产要求。

★、Z3040摇臂钻床导轨、立柱、箱体采用高强度铸铁铸造,铸件铸造完毕经热处理,消除铸件内应力,经过热处理消除内应力的铸件可以长久保持机床主体的稳定性,立柱表面和导轨各接触面经淬火处理保持导轨和立柱的的硬度,机床可以长久保持精度和耐用度;
★、滕州煜青牌Z3040摇臂钻床电气、电机选用国标关于对机床电气的要求等级,在国标等级电气的控制下,机床更节能安全运转时间更久;
★、主轴箱转动齿轮为精密磨齿并经渗碳淬火,齿轮箱运转噪音低,传动力好;
★、各滚动部件轴承选用国内哈尔滨轴承,机床整体可以进行高速切削;
★、主轴箱采用自动供油系统内部循环润滑,齿轮、轴承润滑充分,解决了传统润滑方式顶部齿轮润滑不足的弊端;
★、主轴设有行程保护开关,解决了工人误操作或自动进刀时主轴进给到顶端损坏主轴或齿轮的情况;
★、立柱安全锁紧装置开关,一般厂家机床不带此功能,滕州煜青摇臂钻床具有此功能,在工人忘记松开锁紧装置的情况下自动升降可以自动断电、可以很好的保护立柱被拉伤和涡轮、蜗杆滑丝;
★、丝杠采用品牌厂家,品牌厂家不是直接用圆钢车床加工出来的,而是严格按照回火,淬火等丝杠加工工艺生产加工工艺,专用丝杠加工设备生产出来的丝杠并经磨床精密磨削,使用寿命是普通丝杠的2倍,螺母为黄铜螺母,耐磨度好,精度好。
★、Z3040摇臂钻床从毛坯铸造,零部件采购,供应商选择都经过严格产品质量精度筛选,每一道工序都经严格检验,保证了机床出厂时整体精度要求。
  摇臂钻参数项目Z3040×13A/I
(双立柱摇臂钻)
Z3040×13A
(双立柱摇臂钻床)
钻孔直径mm钢件30/铸铁40钢件30/铸铁40
主轴端面至工作台距离mm260-1000260-1000
主轴中心至立柱母线距离mm360-1300360-1300
主轴行程mm270220
主轴锥孔(莫氏)44
主轴转速范围r.p.m35-91035-910
主轴转速级数1212
主轴进给量范围mm/r0.10-0.250.10-0.25
主轴进给量级数33
摇臂回转角度 °360360
主电机功率 kw2.22.2
升降电机功率 kw1.51.5
机床重量kg20001700
外形尺寸mm1900×880×23801850×830×2320


在www.ylzcc.com所售的机床均为正品,并由滕州国威数控机床为你提供产品的售后服务。滕州国威数控机床品牌所有产品均享受一年的产品质量保障。我单位的设备出厂产品按照国家标准,行业标准 ,确保产品运行的可靠性,稳定性,安全性及各项精度。

产品质保期,按照国家相关规定和合同双方要求的质保期执行。质保期为十二个月。在遇有问题接到用户通知后及时维修处理。质保期内免费维修,质保期满后以同样的速度做出反应并及时维修处理,只收成本费。对于用户有对产品的安装、调试、培训有需要的提前说明,我们滕州国威数控机床提供现场技术支持。产品如需改装,升级的我们会配合协助用户的工作。
正品保证:在www.ylzcc.com上售卖的机床均为正品,并由滕州国威数控机床为您购买的每一款液压机进行承保。
关于铣床配件:如非特别说明,卧式铣床类商品图片中的立铣头、分度头等配件均为拍摄搭配之用,不包含在所售商品中。

色差问题:国威数控机床所有产品均采用专业拍摄,但由于每个人的电脑显示器不同,显示上不排除会出现色差问题,用户如对产品有颜色要求,订购时请加以说明,没有说明的以厂家标准颜色为准。

商品包装:出口产品为木箱钉装,在保证不影响到产品运输的情况,内销产品的包装为聚乙烯薄膜包装,但我司保证所售商品均为厂家直销,商品包装请以实物为准,包装如有要求敬请用户订货时请提前说明。

运输说明:考虑到产品运输的安全性,实效性,方便性,一般为配货站配车运输,这种运输方式具有配车方便,运输途中速度快,一般可进行上门送货方便用户卸车,但这种运输方式也有一个缺点运输车辆配满货物才发车,需要用户等待一般为1-2天,偏远地区除外。发货前将司机号码以短信的形式发于用户手机,我们一切以用户为中心,请您放心购买。

关注机床实时讯息,尽在滕州国威数控机床。我企业专业生产液压机、剪板机折弯机、冲床、摇臂钻床、立式钻床、金属带锯床、钻铣床、升降台铣床、普通车床、万向摇臂钻及数控铣床、加工中心等。20多年的产品历练成就今日的辉煌,真诚与新老用户合作。
